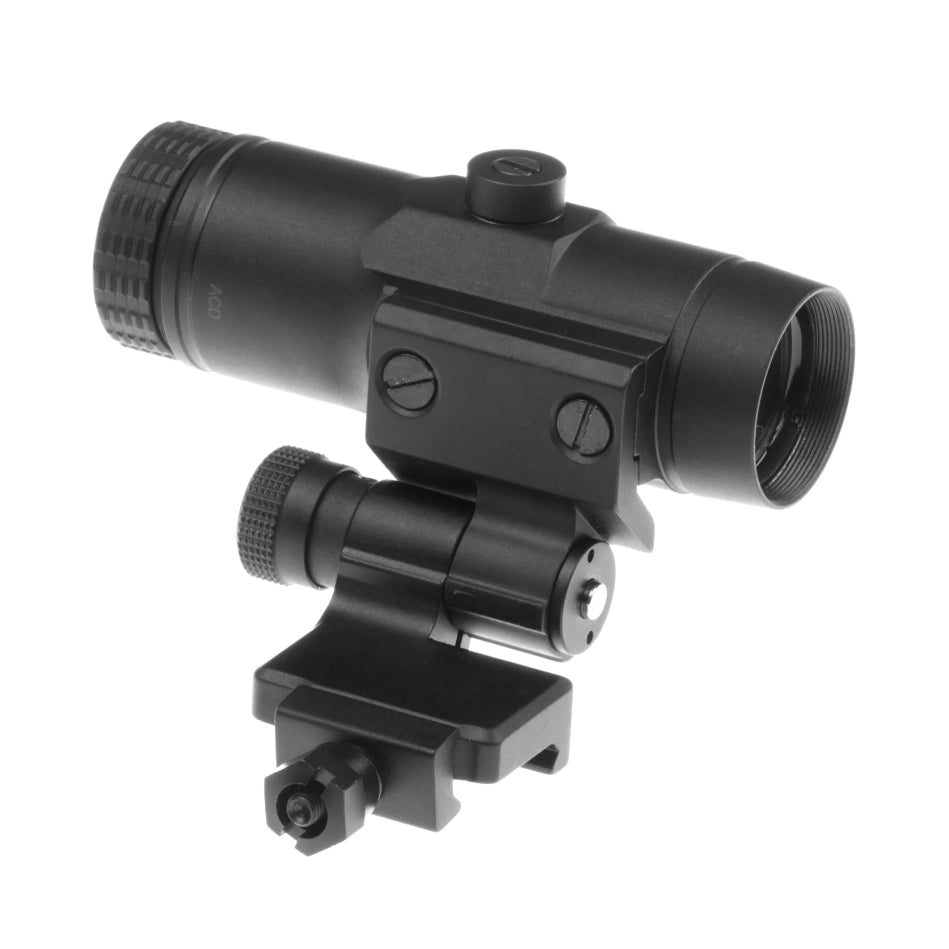

Vortex VMX-3T 3x Magnifier mit Flip-Montage

Vortex VMX-3T 3x Magnifier · Vergrösserungsmodul mit Flip-Montage

Der Vortex VMX-3T 3x Magnifier erweitert ein kompatibles Rotpunktvisier um eine feste dreifache Vergrösserung. Das robuste Vergrösserungsmodul wird hinter der vorhandenen Zieloptik montiert und lässt sich dank der mitgelieferten Flip-to-Side-Montage bei Bedarf aus der optischen Achse schwenken. So stehen sowohl eine unvergrösserte Sicht durch das Red Dot als auch eine dreifach vergrösserte Darstellung zur Verfügung, ohne die Zieloptik wechseln zu müssen.

Mit vollständig mehrfachvergüteten Linsen, einem widerstandsfähigen Aluminiumgehäuse und einer stickstoffgefüllten, wasserdichten Konstruktion eignet sich der VMX-3T für den regelmässigen Einsatz auf dem Schiessstand und im taktischen Training. Die mitgelieferte Montage unterstützt zwei unterschiedliche Visierhöhen und ist für die Kombination mit Rotpunktvisieren auf AR-typischer Montagehöhe ausgelegt.

Die wichtigsten Vorteile

• 3-fache Vergrösserung: Vergrössert das Zielbild eines kompatiblen Rotpunktvisiers.

• Flip-to-Side-Montage: Schnelles Ein- und Ausschwenken des Magnifiers.

• Druckknopf-Verriegelung: Mechanisch arretierbare Schwenkpositionen.

• Zwei Montagehöhen: Absolute Co-Witness und Lower 1/3 Co-Witness.

• Fully Multi-Coated: Vollständig mehrfachvergütete Linsen für gute Lichtübertragung.

• Dioptrien- beziehungsweise Fokuseinstellung: Anpassung der Schärfe an die individuelle Sehleistung.

• Punktzentrierung: Justierung der optischen Ausrichtung über Höhen- und Seitenschrauben.

• Robustes Aluminiumgehäuse: Gefräste und harteloxierte Konstruktion.

• Stickstofffüllung: Schutz vor innerer Beschlagbildung.

• Keine Batterie erforderlich: Rein optisches Vergrösserungsmodul ohne eigene Beleuchtung.

Dreifache Vergrösserung für bestehende Rotpunktvisiere

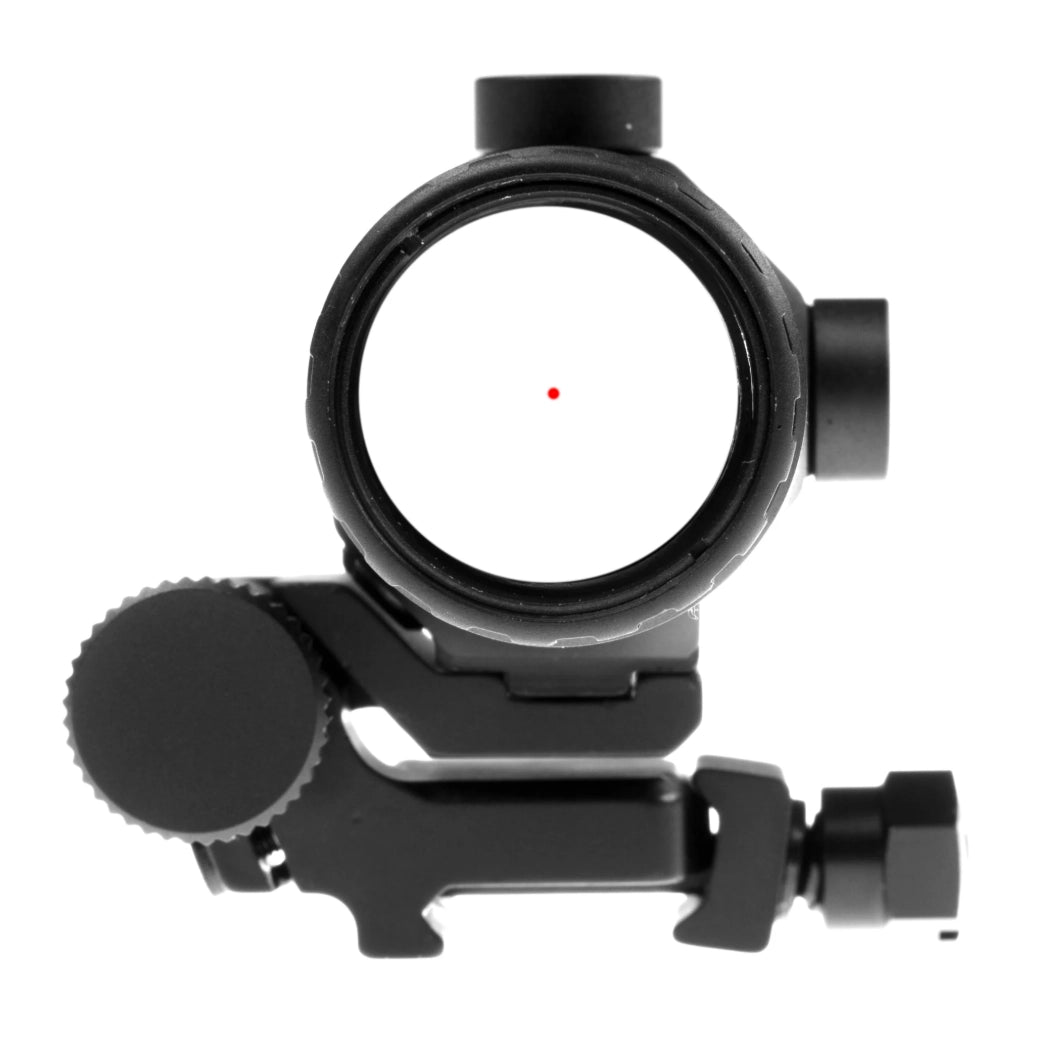

Der VMX-3T wird unmittelbar hinter einem kompatiblen Red Dot montiert. Wird der Magnifier in die optische Achse geschwenkt, erscheint das Zielbild dreifach vergrössert.

Der Leuchtpunkt des vorhandenen Rotpunktvisiers wird dabei ebenfalls optisch vergrössert. Der Magnifier besitzt weder ein eigenes Absehen noch eine eigenständige Beleuchtung.

Die Kombination erlaubt es, die Vorteile einer unvergrösserten Rotpunktoptik mit einer zusätzlichen Vergrösserungsoption zu verbinden. Besonders interessant ist dieses Konzept für Anwender, die bereits ein geeignetes Red Dot verwenden und ihre Ausrüstung flexibler gestalten möchten.

Flip-to-Side-Montage mit Druckknopf

Die im Lieferumfang enthaltene Flip-Montage ermöglicht das seitliche Ausschwenken des Magnifiers.

Ein Druckknopf entriegelt den Schwenkmechanismus. Anschliessend lässt sich das Vergrösserungsmodul aus der optischen Achse bewegen und in der vorgesehenen Position arretieren.

Wird die Vergrösserung wieder benötigt, kann der VMX-3T zurück in die optische Achse geschwenkt werden.

Damit bleibt das Rotpunktvisier dauerhaft montiert und kann auch ohne vorgeschaltete Vergrösserung verwendet werden.

Absolute Co-Witness oder Lower 1/3 Co-Witness

Vortex liefert den VMX-3T mit einer Flip-Montage für zwei unterschiedliche optische Achshöhen.

In der Standardkonfiguration beträgt die Höhe bis zur optischen Achse rund 37 mm und entspricht einer typischen Absolute-Co-Witness-Anordnung.

Mit der mitgelieferten Shim Plate lässt sich die Montagehöhe auf ungefähr 40 mm erhöhen. Diese Konfiguration ist für Lower 1/3 Co-Witness vorgesehen.

Die passende Höhe richtet sich nach dem bereits montierten Rotpunktvisier. Für eine optimale Kombination müssen beide Optiken möglichst auf derselben optischen Achse liegen.

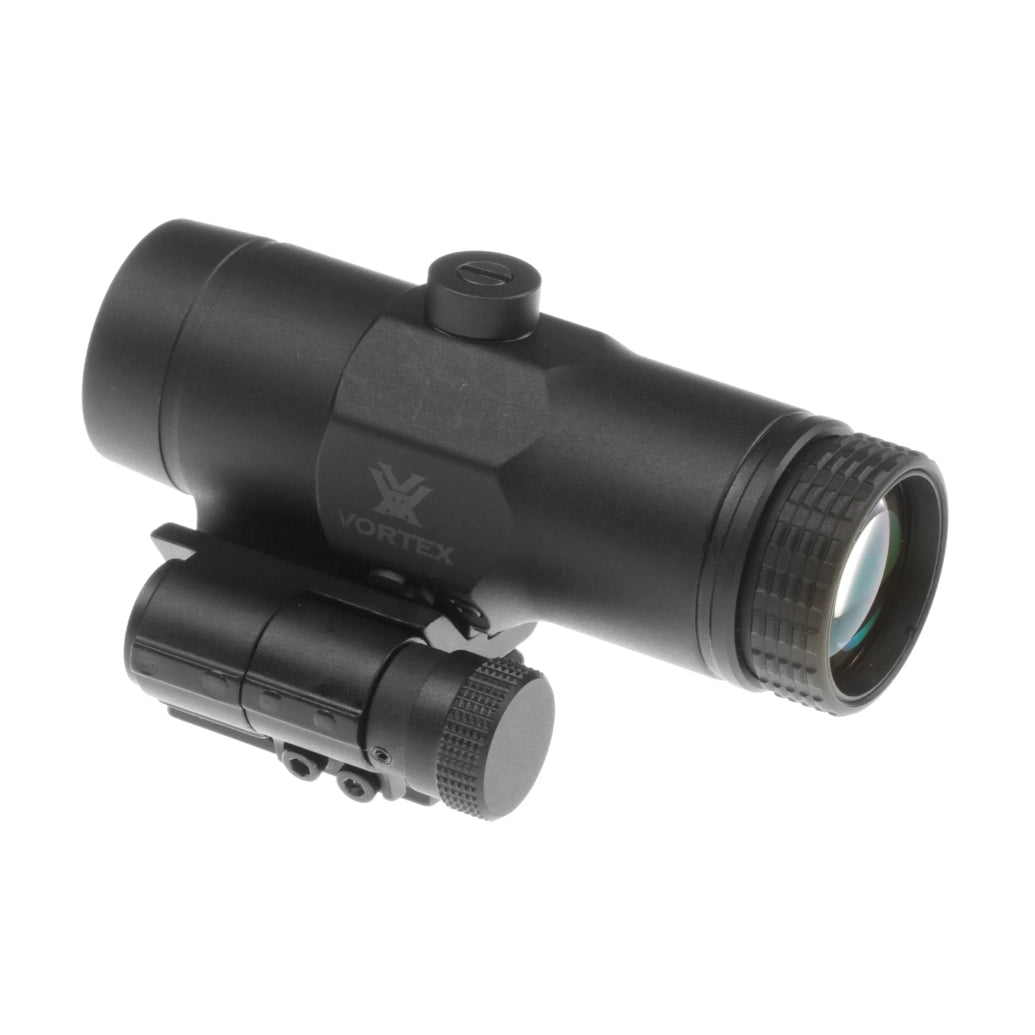

Mehrfachvergütete Optik mit einstellbarer Schärfe

Der VMX-3T besitzt einen Objektivdurchmesser von 27 mm und eine feste dreifache Vergrösserung.

Die vollständig mehrfachvergüteten Linsen reduzieren Reflexionen und unterstützen eine gute Lichtübertragung. Das lineare Sehfeld beträgt rund 11,6 m auf 100 m, der Augenabstand ungefähr 56 mm.

Über die Fokuseinstellung am Okular lässt sich die Darstellung des Leuchtpunkts an die individuelle Sehleistung anpassen.

Zusätzlich verfügt der Magnifier über separate Justierschrauben für Höhe und Seite. Sie dienen dazu, den Leuchtpunkt im Sichtfeld des Magnifiers optisch zu zentrieren. Die eigentliche Treffpunktlage wird weiterhin über das Rotpunktvisier eingestellt.

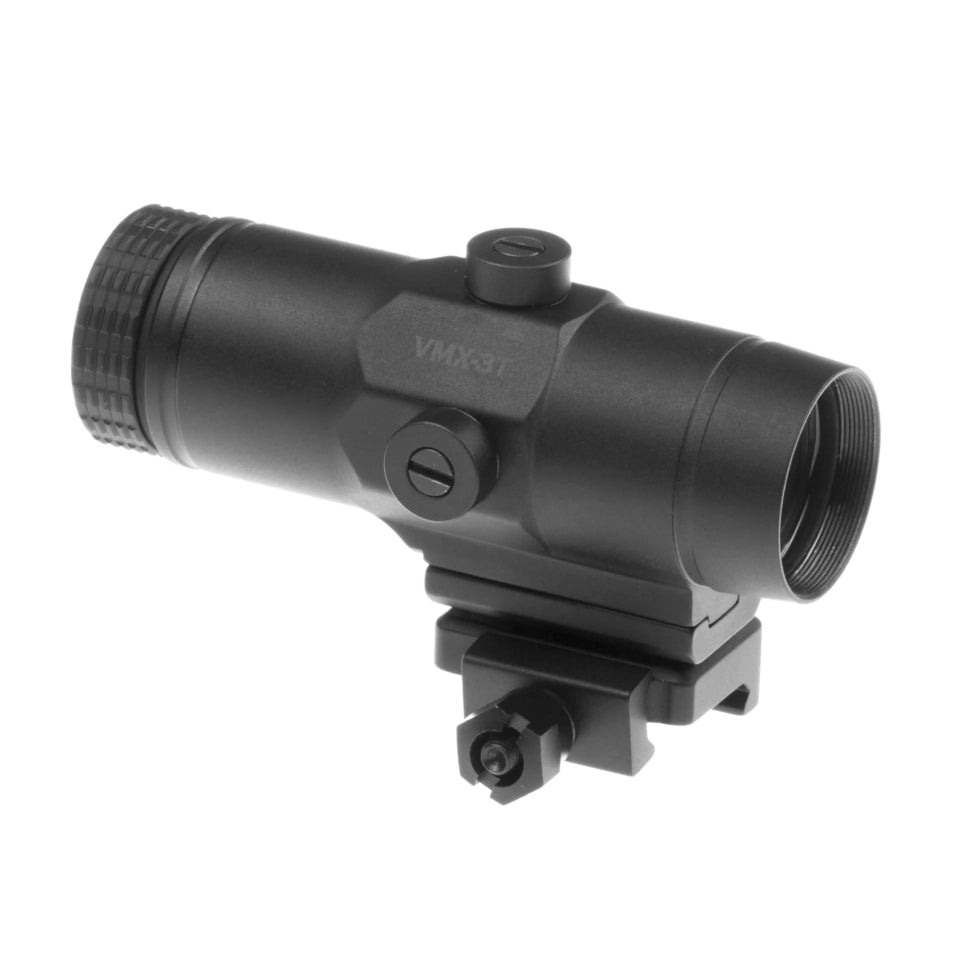

Widerstandsfähige Konstruktion für den regelmässigen Einsatz

Das Gehäuse des VMX-3T besteht aus gefrästem Aluminium mit einer widerstandsfähigen Harteloxierung.

Die Optik ist mit Stickstoff gefüllt und durch Dichtungen gegen das Eindringen von Feuchtigkeit geschützt. Dadurch ist sie wasserdicht und gegen innere Beschlagbildung bei Temperaturschwankungen ausgelegt.

Mit einer Länge von rund 109 mm und einem Gewicht von etwa 337 g handelt es sich um einen solide konstruierten Magnifier für kompatible Waffenplattformen.

Kompatibilität mit Rotpunktvisieren

Vortex gibt den VMX-3T für die Kombination mit den eigenen Rotpunktvisieren frei. Besonders geeignet sind Red Dots, die auf einer AR-typischen Montagehöhe angebracht sind.

Auch Rotpunktvisiere anderer Hersteller können kompatibel sein, sofern Montagehöhe, Schienenplatz und optische Ausrichtung zusammenpassen.

Wichtig: Vortex empfiehlt den VMX-3T nicht für die Kombination mit Prismenvisieren. Der Magnifier ist als Ergänzung zu einem geeigneten Rotpunktvisier konzipiert und kann nicht als eigenständige Zieloptik verwendet werden.

Technische Daten

Lieferumfang

• Vortex VMX-3T 3x Magnifier

• Flip-to-Side-Montage für Absolute Co-Witness

• Shim Plate für Lower 1/3 Co-Witness

• Zwei Sätze Montageschrauben

• Linsenreinigungstuch

Vortex VIP Lifetime Warranty

Der VMX-3T ist durch die umfassende Vortex VIP Lifetime Warranty gemäss den Garantiebedingungen des Herstellers abgedeckt.
